Регулятор снабжен передней крышкой новой конструкции, изготовленной с применением высокопрочного пластика, что значительно повышает долговечность наиболее уязвимой части клапана подачи воздуха
Использование новой открытой конструкции кнопки продува позволило сделать ее самоочищающейся, что дало возможность предотвратить накопление загрязнений различного рода.
Первая ступень с сухой камерой.
Вторая ступень: теплообменники, система Вентури, регулировка подрыва клапана, микрорегулировка.
Регулятор может использоваться как с воздухом, так и с кислородом до 40%.

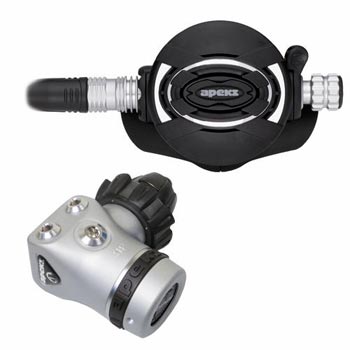

XTX 100 также как и другие модели регуляторов данной серии может быть переделан под левую руку, его особенность - двустороняя система вентури.
Технические характеристики
Первая ступень FST |
Тип: | Сбалансированная мембрана |
Максимальное рабочее
YOKE
DIN |
240 бар
300 бар |
Рабочее давление: | 9.5 бар ± 0.5 бар (регулировка) |
Порты:
Высокое давление:
Низкое давление: |
2 х 7/16” UNF с интегральным ограничителем потока
3 x 3/8” UNF
1 x ?” UNF |
Защита от окруж-щей среды | «Сухая» силиконовая камера |
Корпус: | Латунь холодной ковки |
Покрытие: | Матовое серебристое хромирование |
Пружины | Нержавеющая сталь |
О-ринги | Этилено-пропиленовые полимеры |
Мембрана | Армированный неопрен |
Вторая ступень AP094С |
Тип: | Сбалансированный клапан |
Защита от окружающей среды | Теплообменники и обогрев выдыхаемым воздухом |
Контроль дыхания | Регулировка Вентури, микрорегулировка, регулировка усилия подрыва клапана |
Загубник | Анатомический, жидкий силикон |
